СТАЦИОНАРНЫЙ РУПОРНЫЙ САБВУФЕР

   Что такое параметры T/S (Тиэля Смола) и как они помогут мне выбрать самый подходящий для моих условий динамик????
    И так что же кроется за параметрами Тиэля Смола. Для начала я дам вам описание самых распространенных (полезных) параметров T/S (Тиэля Смола), а ниже объясню как вы сможете их использовать для выбора самого подходящего динамика для вашей аккустической системы. Объяснение будет постым, я не буду вникать в математические и механические нюансы данных параметиров, что бы все было понятно даже новичку.

    fs: Driver free air resonance.
    fs: основной резонанс динамической головки (так же еще называют резонанс в открытом воздухе -без оформления

    Можно сказать что это условия при которых все дижущиеся части динамической системы синхронизированы итли входят в резонанс. Резонанс довольно сложно объяснить, проще понять это явление если попросту сказать что очень тяжело получить с помощью динамика частоту ниже частоты его осоновного резонанса.

    К примеру грубо говоря динамик с частотой основного резонанса (fs: Driver free air resonance) = 60 Hz (Гц), не будет воспроизводить частоту в 35 Hz (Гц) очень хорошо.

    Динамик же с частотой основного резонанса (fs: Driver free air resonance) = 32 Hz (Гц), будет воспроизводить частоту в 35 Hz (Гц) довольно уверенно, если ваше акустическое оформление будет настроено на воспроизведение столь нихких частот. Эти два обяснения очень хорошо подходят для выбора динамика для оформления ФИ (фазинвертер), ЗЯ (Закрытый Ящик) и band-pass (банд пасс). В случае рупорного сабвуфера этот параметр не столь критичен, так как там динамик скорее используется как поршень, а частоту создает само оформление сабвуфера в виде рупора.

    Qts: Driver total Q.
    Qts: Общая добротность динамика

    Иногда в этом параметре опускается буква Q, так как Это сокращение слова (качество - добротность). Итак Qts это общая добротность динамика, которая включает в себя електрическую и механическую добротность. Qts - дает нам понять, насколько сильна моторная (магнитная) система динамика. Динамики с малой общей добротностью системы (около 0,20( будут иметь большой магнит и смогут двигать диффузор динамика с большой силой. Это делается для тугих (жестких) динамиков. Динамик с Qts = 0,45 будут иметь меньший магнит и соответственно меньшую силу для движения диффузора. Таким образом низкое значение Qts дает сильный (жесткий, плотный) и острый звук, но с малым весом или низким басом и большим Qts получается протяжный и сильный звук который дает вам очень много низкочастотного давления. Остерегайтесь динамиков с большим Qts, более 0,6. Для нормальной работы таких динамиков вам потребуются огромные аккустические оформления (короба), так как с нормальными (реально разумными) размерами акустического оформления вы не получите от этих динамиков много басовой составляющей. Такие динамики лучше использовать в задней олке вашего авто, где они получат много свободного пространства за своей спиной.

    Qms: Driver mechanical Q
    Qms: Механическая добротность динамика

    Qms - механическая добротность динамика, дает представление о всех механических параметрах динамика вместе. Это выражение контроля создаваемого жесткостью подвеса.

    Qts (общая добротность динамика) состоит из електрической добротно Q (Qes) и механической добротности Q (Qms)

    Рассчитать Qts можно как 1/Qts = 1/Qes + 1/Qms

    Qms рассчитывается как

                        Fs sqrt(Rc)
        Qms = -------------------
                            f2 - f1
    Динамик с большой мехнической добротностью Qms может играть более открыто, чище и иметь больший динамический диапазон. Потому что такие динамики будут иметь меньшие потери. Резиновый круговой подвес более гибкий, бумажный подвес, который является частью дииффузора более конструктивен, они имеют больший воздушный поток и обычно соответственно большую чувствительность. Таким образом механическая добротность очень хороший индикатор енергетического запаса динамика.

    Qts это всего лишь произведение Qes и Qms и понимания что означают эти величины, очень важно при конструировании акустических систем.
    Qts Vas и fs все что нужно для вычисления размеры вашего будущего акустического оформления (короба), со временем когда вы перейдете на более профессиональный уровень конструирования, такие величины как Qes и Qms станут для вас необходим условиям для последующей работы.

    BL: Driver motor strength.
    BL: Магнитная сила динамика

    BL: Чем больше это значение тем сильнее мотор (магнитная система). Динамики с большим BL уровнем (30 и более) могут контролировать собственный диффузор очень четко. Обычно эти динамики имеют очень большие магниты и весят очень много. Примите на заметку что динамики с большим BL уровнемобычно имеют низкое значение Qts - общей добротности. Динамики с низким значением BL (20 и менее) контролируют свой диффузор менее жестко. Эти динамики не будут столь жесткими (тугими) как их собратья. Они будут в большинстве случаев иметь большое значение Qts (более 0,28). Я называю эти динамики - грязевые динамики, из за их протяжного и объемного баса с довольно плохой моментальной реакцией.

    Vas: Volume of air equal to the driver compliance.
    Vas: Эквивалентный объем динамика

    Он дает понятие о том насколько тугой подвес у динамика. Значение дается в литрах или в кубических дюймах. Есть много параметров влияющих на Эквивалентный объем, так что мы не можем сказать что большое значение параметра Vas лучше. На еквивалентный обхем влияет подвес динамика, размер диффузора и даже температура воздуха. Это самый трудно определяемы параметр. Его значимость труднее всего оценить.

    Mmd: Mass or weight of the speaker cone assembly.
    Mmd: Масса или вес движущейся системы динамика

    Выражает насколько тяжелый диффузор, катушка и другие движущиеся части. 18 дюймовый динамика с Mmd около 100 грамм будет иметь довольно легкий диффузор и будет более еффективен нежели динамики с более тяжелыми диффузорами. Лешкий диффузор двигается быстрее. Легкий диффузор так же имеет большой Qts, но не всегда. Это дает им приимущество в моментальной реакции чем легче диффузор, тем быстрее реакция, но слабый мотор динамика может повлиять на увеличени общей добротности динамика Qts, что компенсирует все приимущества лугкого диффузора. Динамики с Mmd более 200 грамм будут иметь тяжелые диффузоры. Они обычно менее продуктивны (имеют маленькую еффективность), имеют двойные корзины и низкий Qts. Динамики с тяжелыми диффузорами имеют более медленны звук, но не всегда имеют низкий Qts и большой BL. Сила мотора динамической системы может противодействовать весу тяжелого диффузора и давать быструю реакцию и большую еффективность. Не путайте Mmd и Mms. Mms это общий вес динамика в сборе. Некоторые программы хотят что бы вы ввели Mmd и по нему считают Mms, другие наоброт.

    Sd: Effective driver radiating area.
    Sd: Эффективная площадь диффузора динамика.

    Дается в кавадратных сантиметрах. Обычно означает насколько велика область динамика которой он двигает воздух. Большие динамики соответственно имеют большую площадь, маленькие - маленькую. Стандартная площадь диффузора для динамика 18 дюймов - 1150 квадратных сантиметров, а 15 дюймовый динамик имеет площадь около 890 квадратных сантиметров. Правда глубина диффузора зачастую тоже берется в рассчет. Более глубокий диффузор даст большую площадь диффузора с тем же диаметром. Именно поэтому вы видите разные эффективные площади динамиков одинаковых по диаметру. Те которые имеют большую эффективную площадь обычно либо более глубокие либо имеют меньший подвес, что увеличивает их эффективную площадь.

    xmax: The amount of voice coil overhang.
    xmax: Сдвиг диффузора (звуквовй катушки) в миллиметрах

    Отражает расстояние в миллиметрах которое проходит катушка, от самой дальней точки до самой нижней относительно магнита. Динамики с xmax 10 мм может двигать диффузор в два раза дальше чем динамик с xmax =5. Не путайте xmax с maximum excursion (максимальное выдвижение диффузора).
    maximum excursion - максимальное выдвижение диффузора можно охарактеризовать двумя способами
        1. выдвижение диффузора назад до момента пока катушка не упрется в магнит
        2. выдвижение диффузора вперед до момента пока он не будет остановлен максимольно возможным выгибом подвеса.
    xmax это расстояние которое может проходить катушка находясь в магнитном поле динамика. Нет никакого смысла выдвигать катушку за пределы магнитного поля динамика, потомучто за пределами поля катушка будет не под контролем мотора динамической системы.
    Большее значение xmax означает что катушка может двигаться вперед и назад довольно далеко находясь все время под контролем мотора динамической системы (магнитного поля). Возьмите на заметку, что величина xmax в 5 мм означает что диффузор (катушка) может ходить на 5 мм вперед и на 5 мм назад находясь под контролем мотора динамической системы.

    Vd: Displacement volume.
    Vd: Сдвигающая громкость (дословно)

    Эту величину часто используют те у кого большой аппетит к динамикам более 24 дюймов.Vd это Sd умноженое на xmax. Это величину можно представть как колличество воздуха которое сможет сдвинуть динамик за один проход. Я описал этот параметр ниже Sd и xmax именно потому что оба они включены в данную величину. В принципе для того что бы создать звуковое давление которое вам нужно, вы должны сдвитгать воздух, и чем ниже частота которую вы хотите воспроизвести тем больше воздуха вам прийдется сдвинуть. Вы можете это сделать большим диффузором, у которых больше эффективная площадь диффузора или вы можете это сделать меньшим динамиком которые могут двигаться туда и обратно на большее расстояние (имеют больший xmax). Итак 18 дюймовый динамик с эффективной площадью диффузора 1150 квадратных сантиметров и xmax 5 мм сможет сдвинуть 5750 кубических сантиметров воздуха за раз. Можно представить себе это как веер который имеет перед собой много воздуха, и когда вы быстро его сдвинете он направит этот воздух на вас, очень быстро и с постоянной ритмичностью - это и есть динамик. Теперь возьмем как пример динамик Precision Devices PD 1850, он имеет 11,25 мм xmax и эффективную площадь Sd равную 1150 квадратным сантиметрам. Его Vd будет равен 12 975 кубических сантиметров. Он толкает 12 975 кубических сантиметров воздуха на кого то, это намного больнее (сильнее) чем 5750 кубических сантиметров. Некоторые заметили что 12 975 кубиков практически вдвое больше нежели 5750, именно поэтому я предпочитаю работать с динамиками типа PD 1850. Сравнивать величины Vd очень полезно что бы понять сколько баса может воспроизвести динамик, а многие люди этого просто не знают.

    no: Free air reference efficiency.
    no: Продуктивность динамика в открытом воздухе (грубо говоря)

    Дается величина в процентах. Я нашел ее более полезной чем чувствительность которую указывают разработчики. Многие величины чувствительности специально раздуты разработчиками, некоторые разработчики даже не указывают no, они лишь дают величину чувствительности. no - это чувствительность динамика до того как разработчики втулили его в короб и замеряли величины верные для этого динамика по их мнению. Для басовых динамиков no в 3,8% до 5% очень очень хороший показатель, динамик обычно при таких параметрах будет иметь чувствительность в 97,9 до 99 (dB)Дб. Наиболее часто динамики встречаются с no около 1,8 - 3,8% и эти динамики будут менее еффективны.А динамики с no = 1,8% будут давать чувствительность в 94,7 (dB)Дб а 3,8% - 97,9 (dB)Дб. Величины даются в 1W/1m (1 Ватт/1 метр). Как правило динамики с большим xmax имеют маленькую величину no. Потому что они имеют длинные катушки которые тяжелы для мотора динамика, что бы двигать их с такой чувствительностью. Поэтому вам прийдется дополнительно вложится в усилитель который раскачает такой динамик, либо взять динамик с большей чувствительностью и при этом сэкономить на усилителе. Вы никогда не получите Огромную мощь от динамика с малым xmax по сравнению с той что сможете выжать из динамика с большим xmax, но вы всегда получите максимум который возможен на данной мощности от динамика с большей чувствительностью с малым xmax. Если вы никогда не раскачиваете свои динамики серъезно тогда используйте чувствительные динамики, динамические головки с малой величиной xmax обычно економят вам деньги на приобритении самого динамика в первую очередь, а так же им нужны менее мощные усилители что бы получить все что возможно от такого рода динамиков. Вы такж получите приимущества от малого веса.
    Если вы раскачиваете свои динамики серъезно и хотите максимальной отдачи от них в аккустических оформлениях (рассчитаных вами размеров), тогда вам нужно использовать динамики с длинными катушками и которые имеют большой ход диффузора. Тапк же вам потребуется серъезный бюджет на усилители, обычно требуется более килловата что бы дотянуть их до максимального вылета, сказывается недостаток чувствительности.
    Если я имею 500 - 750 Ватт в запасе что бы дать на каждый динамика, тогда я буду использовать более чувствительные динамики, с маленьким xmax. Если вы в данном случае используете мало чувствительные динамики с большим xmax, вы не молучите столько мощности и я смогу создать куда более сильное звуковое давление с такими же динамиками с большей чувствительностью на тех же усилителях.

    Если я буду иметь возможность пригрузить динамики 1000 Ватт каждый, я буду использовать менее чувствительные с большим ходом динамики. Таким образом вы получите больше мощности, однако и давить вам их придется сильнее.
    Можно объяснить это все доходчиво таким образом.
    Если у меня рядом есть клуб и в нем стоят усилители по 100 Ватт на канал и качаюь динамики по 15 дюймов в рупорном оформлении, которые просто таки поражают меня своим звуковым давлением. Если я куплю динамики 18 дюймов с длинным ходом диффузора (xmax = 10 мм) и подсоединю их к тем же усилителям по 100 Ватт я даже не услышу заработали 18 дюймовики или нет (хотя при покупке я наверно рассчитывал переорать 15-ки) .
    Разница в том, что они имеют очень чувствительные динамики которые дают полную звуковую мощь на 100 Ваттах и они будут раскачаны до максимума, они никогда не смогут дать больше мощности, даже если я принесу в этот клуб усилители в 1500 Ватт. Но если я куплю 1500 Ватт усилители и подсоединю их к моим 18-кам я скорее всего подыму весь район вместе с клубом. Правда мне надо будет только 500 Ватт что бы получить еквивалентную звуковую мощь от моих динамиков,с той которую я слышу в клубе (при их 100 Ватовых усилителях).

    Power compression
    Потери мощности (перевод по смыслу)

    Не параметр из линейки T/S (Тиэля Смола), но очень полезно оценить если параметр дается производителем. Дается он в dB (Дб), часто скрывается производителями. Величина отображает чувствительность которую динамик теряет в следствии нагрева катушки. Плохие динамики теряют 5 - 6 dB (Дб). Динамики получше около 3 - 5 dB (Дб) при максимальных нагрузках. Существует несколько динамиков имеющих Power compressio менее 3dB (Дб). JBL Заявляет 2,8 dB (Дб) для одного из своих динамиков 18 дюймов, и считает это рекордом. Смешно однако Precision Devices имеет 18 дюймовый динамик с величиной потерь равной 1.6 dB при максимальной нагрузке. Так что если у вас в наличии имеется драйвер PD 1850 - 600 watts и вы пустите столько же мощщи на динамик с потерями в 4,6 dB (Дб) динамик PD 1850 будет на 3 dB (Дб) громче. Именно поэтому я обращаю внимание на мелочи. PD 1850 3 dB (Дб) громче и сможет сдвинуть намного больше воздуха нежели многие другие динамики размером 18 дюймов.

    Примите к сведению что вам придется оценить многие параметры и уже потом составить собственный окончательный список. Существеут еще много параметров о которых я вам могу поведать, однако мне бы пришлось углубиться в мир математики и физики и все это свелось бы к тому что многие из них объясняли бы все то же что я описал выше.
    Вам действительно надо знать точные параметры fs, Qts и Vas что бы создать аккустическое оформление, другие же параметры просто дададут вам точное представление о том как этот динамик будет работать в данном оформлении. Эти три параметра fs, Qts и Vas будут наиболее полезны они подскажут вам как наиболее рационально использовать динамик.
    Если вам нужен динамик для рупора, правильный рупор с длинной более 1,8 метра, проверьте что динамик имеет Qts настолько маленькое насколько это возможно и самый сильный магнит который вы сможете найти. Параметр силы магнита дается в BL, поэтому чем он больше тем лучше. Так что не пихайте динамик с Qts = 0,48 и BL = 17 в рупор. Он не сможет двигать воздух в рупоре и просто разрушится если вы будете подавать на него большую мощность в течении длительного периода времени. Эти динамики с большим Qts просто таки просятся в вентилируемые боксы (как то ФИ - фазоинвертер). Если ваш динамик с Qts = 0.48 и Vas = 290 и Fs=35 тогда оптимальное решенире для него в виде ФИ будет объемом в 400 литров, это очень большой короб, но мы говорили выше что чем больше Qts тем больше короб нам нужен. Если мы оставим Vas и fs такими же, и уменьшим Qts до 0,35 тогда оптимальный размер будет 139 литров, что намного меньше. Так что для оформлений типа ФИ подоходят динамики с Qts’s 0.28 - 0.45. Динамики с Qts’s менее 0,28 будут чудесно работать в рупорах. Для параметров более 0,45 вы будете иметь огромные короба, в этом случае лучше всего устанавливать эти динамики в заднюю полку авто, либо в короба меньших размеров, однако при этом вы проиграете в отдаче баса.
    Если мы посмотрим на другой динамик 18 дюймов, который имеет Qts = 0,19 и Fs = 40 и Vas = 230 liters (литров) и вычислим оптимальные размеры бокса для ФИ он будет размером в 22,5 литра. Вы скажите прекрасно, маленький сабвуфер, но на самом деле все не так хорошо, в таком оформлении динамик будет иметь f3 point = 112 Гц (Hz). Так что даже 60 Гц Hz буду воспроизводится очень громко. Єто динамик просто идеален для рупора, засуньте его в реально длинный рупор и отойдите подальше. f3 point это точка в которой бас преодалевает уровень в -3Дб (db). Если вы поняли все то что мы описывали выше, попробуйте угадать какой из преведенных выше двух динамиков будет иметь уровень BL ниже.Вы будете правы если скажете что это первый динамик с Qts = 0.48.

    Vb: Internal volume of a ported enclosure.
    Vb: Внутренний объем Фи (фазинвертор)

    Vc: Internal volume of a closed box.
    Vc: Внутренний объем ЗЯ (закрытый ящик)

    Fb: Tuning frequency of a ported enclosure.
    Fb: Частота на которую настроен ФИ

    Fс: Tuning frequency of a closed box
    Fс: Частота на которую настроен ЗЯ

    Рассчет рупорного сабвуфера - программа HORNRESP (Horn Loudspeaker Response Analysis Program)
    СКАЧАТЬ ПРОГРАММУ

    Конструкция данного рупорного сабвуфера, имеет наверно наименьшею популярность из-за своей сложности. Однако при всем при этом данный сабвуфер имеет самое большое звуковое давление среди всех аккустических оформлений низкочастотных звуковых головок (ЗЯ-закрытый ящик, ФИ - фазоинвертер, Банд-пасс разных порядков).

    Данное оформление является аналогией сабвуферов с полосовыми свойствами частотной характеристики, такими как банд-пасс, однако как говорилось выше сабвуферы типа рупор имеют значительно более высокое звуковое давление, и при всем при этом порой более маленькие размеры. Значительный плюс такого оформления что параметры динамика зачастую не значительно влияют на итоговую частотную характеристику.

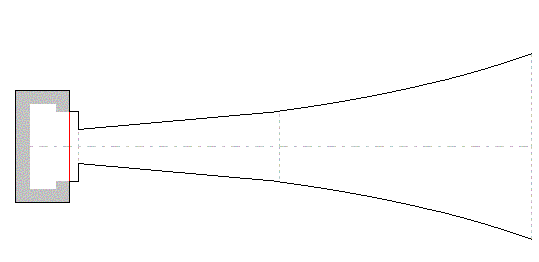

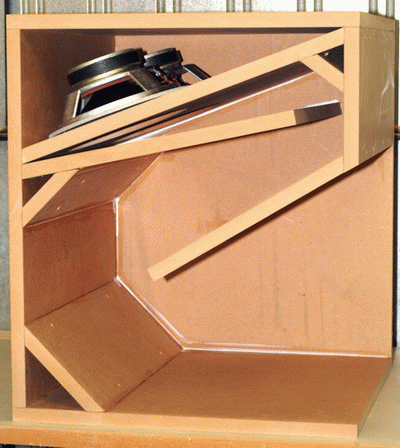

    Как мы видим на фото, всем известная система рупор имеет простую конструкцию....
    Вследствии того что в идеале строить такую систему не целесообразно по ряду причин, в часности и не рациональное использование площадей и объемов.

    Вследствии этого рупор делится на сегменты и сворачивается посегментно так как мы видели вначале стетьи.

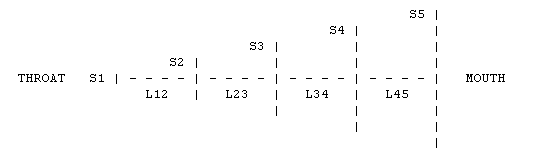

    Задаются длинны (L12 L23) и площади окна (S1 S2)

В рассчете такого сабвуфера нам поможет программа HORNRESP (Horn Loudspeaker Response Analysis Program) VERSION 8.40

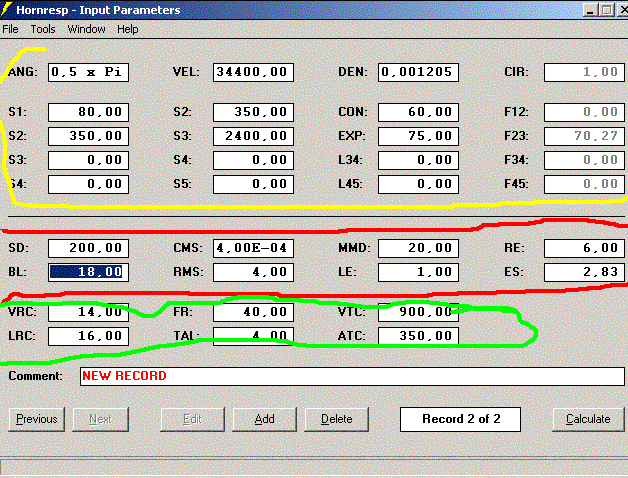

Программа имеет вид (на первый взгляд ужасающе - все эти параметры нам нужно ввести)

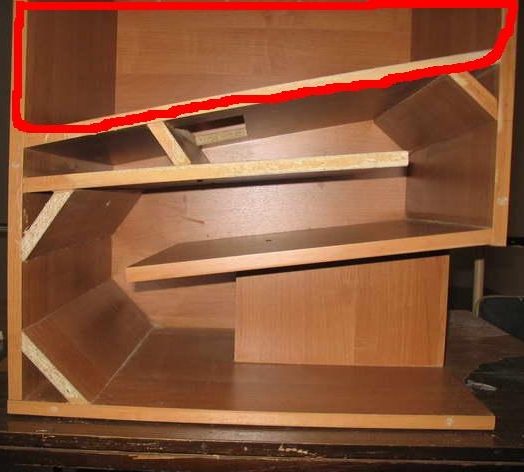

    Итак первый основной сегмент у нас помечен красным цветом.

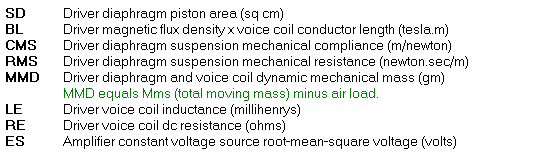

Тут задаются всем известные параметры Тиеля Смола (TS параметры)

    VRC - это задний объем камеры...ЗЯ который ЗА ДИНАМИКОМ
LRC - длинна камеры... при не правильной длинне звучать бедт не так...поэтому ее и указываем что б не ругался ??? (однако на АЧХ не влияет)
FR и TAL - заполнение синтепоном но ПОЧЕМУТО на АЧХ не влияет ... (слшком мало влияние для полосового офрмления +-1 дб
VTC - объём предрупорной камеры которая перед диффузором
ATC - тоже не влияет (можно ноль)

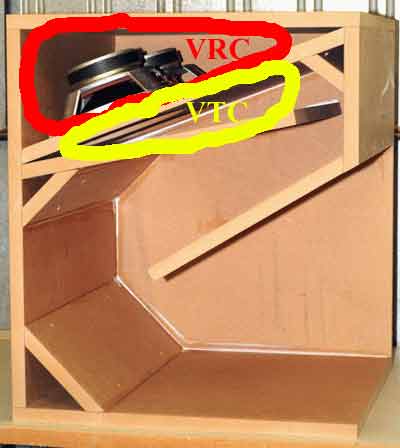

    Для того что было понятно что такое VTC (предрупорная камера перед диффузором) возьмем другую картинку....на ней...объем это расстояние от диффузора до прорези фактически окна - которое пропускает воздух непосредственно в рупор.

    Осталось послдеднее поле - желтое
Тут остается наше творчество...мы можем меняя параметры достичь той АЧХ, которая нас устраивает.

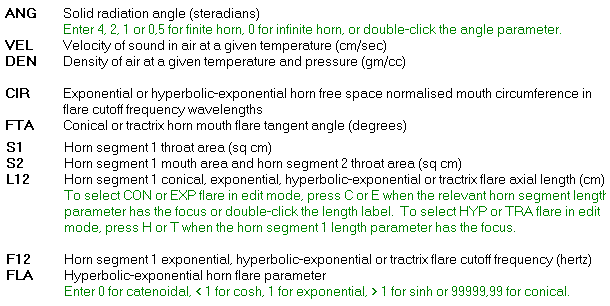

    ANG VEL и DEN CIR - не трогаем єто угол замера ачх, скорость и плотность воздуха
S-ки и L-ки надо самому придумывать, как говорилось выше это длинны и площади окна сегмента
Тут требуются некоторые объяснения.
Первое окно (S1) гдето 20-40% от площади диффузора (обычно вроде около 20-25)

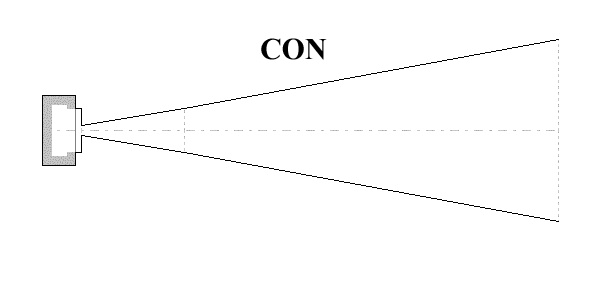

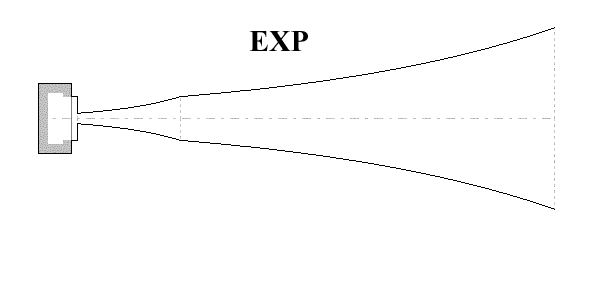

Так же надо заметит, при вводе L-ок (нажимая на L34 к примеру можно изменить вид измерения на CON и EXP)

    Ну я думаю разницу вы поняли, если что направление дал... можете эксперементировать смотреть на графики и схемы и делать выводы
F-ки это частоты среза каждого сегмента сабвуфера, программа расчитывает их сама...

НА ЭТОМ ВСЕ
Дальше эксперементируйте сами...нажимайте кнопку калькулейт и вперед :)

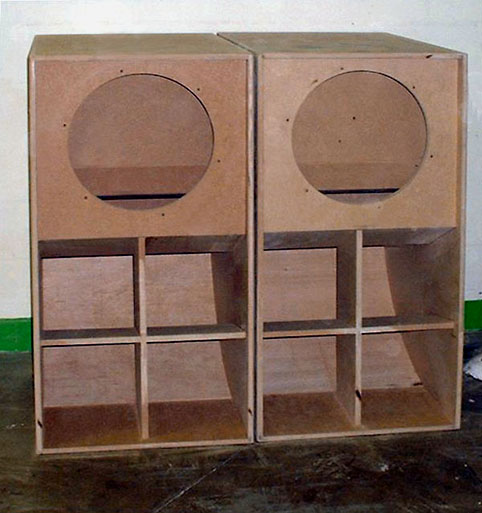

    Еще вариант рупорного сабвуфера под 18дюймовый динамик

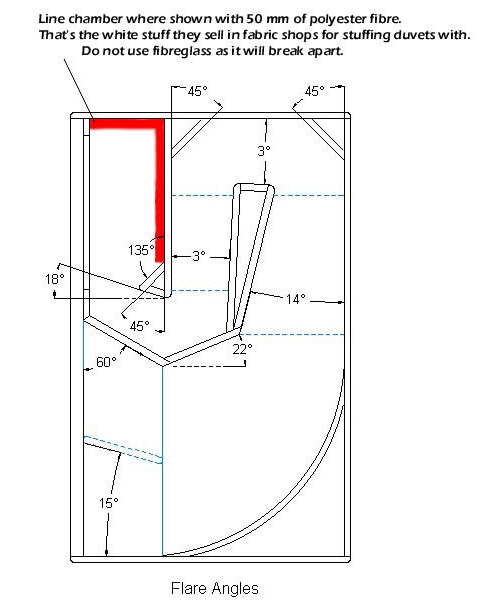

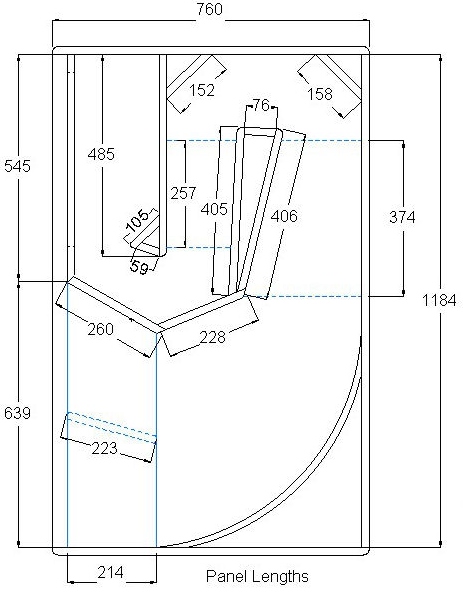

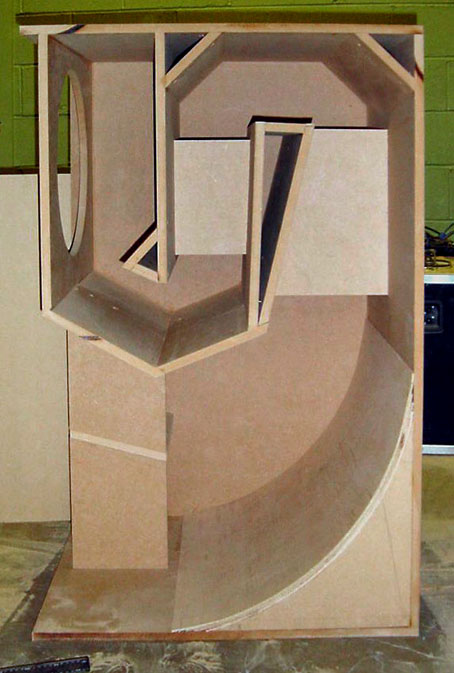

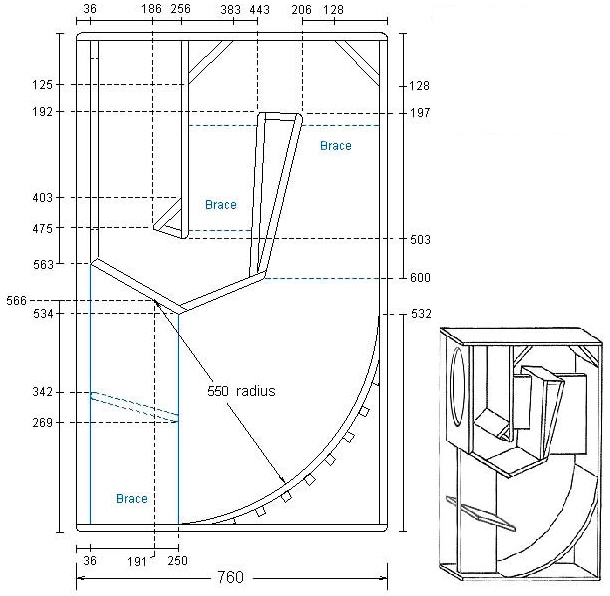

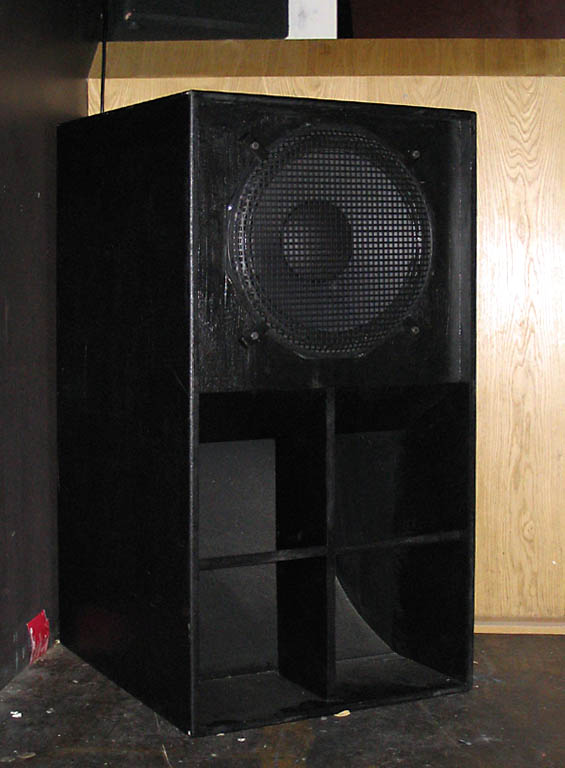

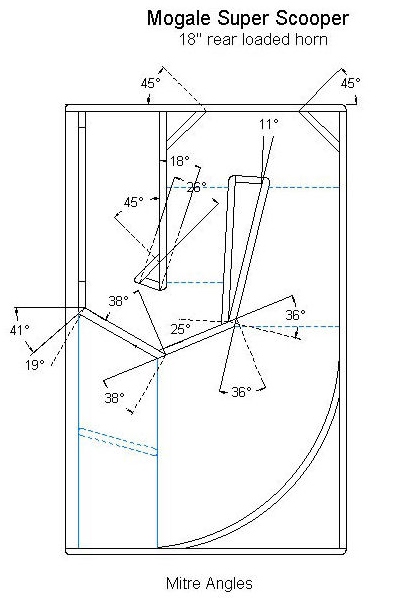

    Так выглядит рупорный сабвуфер в уже готовом виде. Чертежи этого сабвуфера приведены ниже.

    Для изготовления нижней фигурной части используется фанера толщиной 3 мм, которая слой за слоем наклеивается друг на друга до получения толщины 18 мм.

Еще один вариант рупорного сабвуфера про принципу равномерного расширения

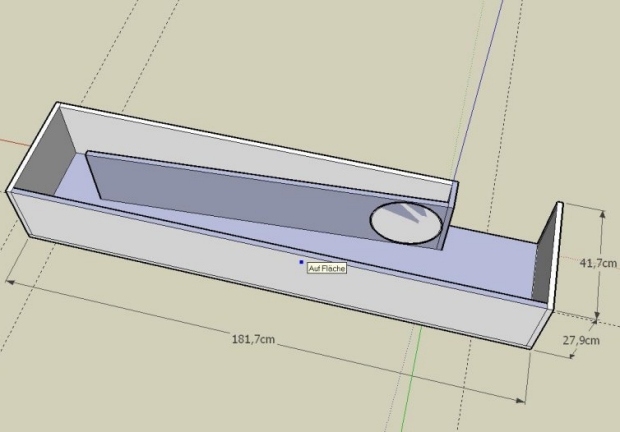

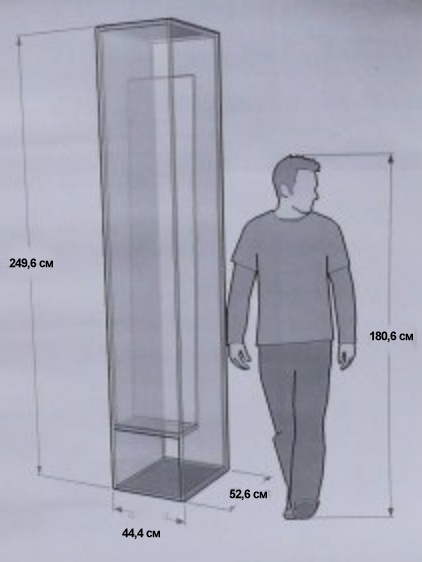

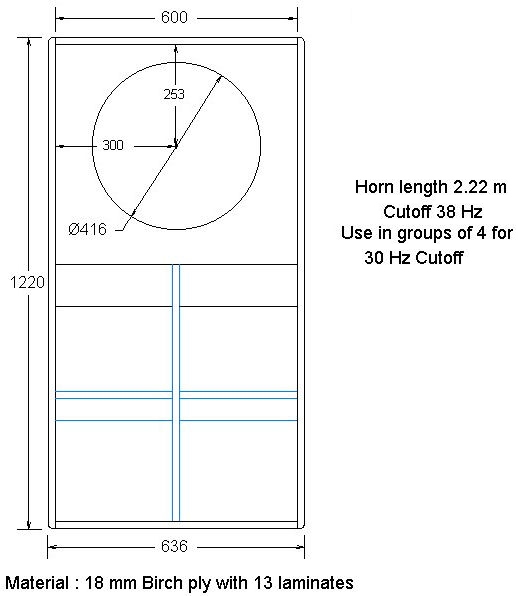

    Описание взято с какого иностранного форума, переводить стало лень, однако кое какие пояснения необходимы. Первоначально чертеж сабвуфера у ребят имел следующий вид:

    Однако они решили пересчитать размеры в соответствии со своими требованиями и у них получились следующие размеры:

    Как видно из рисунков произошло уменьшения высоты сабвуфера, что повлекло изменение рабочей частоты. Напомню, что длина раструба зависит от желаемой частоты резонанса. При изготовлении рупоров с равномерным расширением КПД сабвуфера получается несколько меньше, чем у расширяющегося по экспоненте, однако расчеты для такого рупора довольно просты. Длина рупора вычисляется по формуле L = 344 / F, где L - длина рупора, 344 - скорость звука м/с, F - частота резонанса.
    Однако рупор акустической системы может быть выполнен двумя способами:
    1. Закрытого типа, когда в раструб "уходит" лишь одна сторона дифузора, а вторая работает на закрытый ящик. В этом случае длина рупора может составлять как полуволновую длину, так и четверть волновую. Для примера возьмем частоту 40 Гц. Полуволновой рупор будет иметь длину L = 344 / 40 = 8,6 м / 2 = 4,3 м. Четверть волновой расчитывается также, но полная длина рупора делится уже не на 2, а на 4 и в результате мы получаем L = 344 / 40 = 8,6 м / 4 = 2,15 м.

    2. Рупор открытого типа излучает одной стороной дифузора в пространство, а второй в раструб рупора. В этому случае необходим сдвиг фазы на 180 градусов, чтобы обе стороны дифузора излучали в пространство сигнал одной фазы. Поэтому длина рупора должна иметь половину длины волны звукового сигнала, следовательно длина рупора может быть только полуволновой, т.е. для частоты 40 Гц длина будет составлять L = 344 / 40 = 8,6 м / 2 = 4,3 м. На нижнем рисунке длина рупора получается примерно чуть юольше 3 м, следовательно оптимальная частота для рупора будет составлять 50...55 Гц.

    Именно это и показывает программа расчета длины рупора:

    От 20 до 80 Гц АЧХ сабвуфера имеет ровную плоскость, а выше уже начинаются "качели" вызванные фазовыми искажениями. Эти "качели" следует "обрезать" фильтрами для сабвуферов, которые не дают попадать на вход усилителя мощности частотам выше 100 Гц.

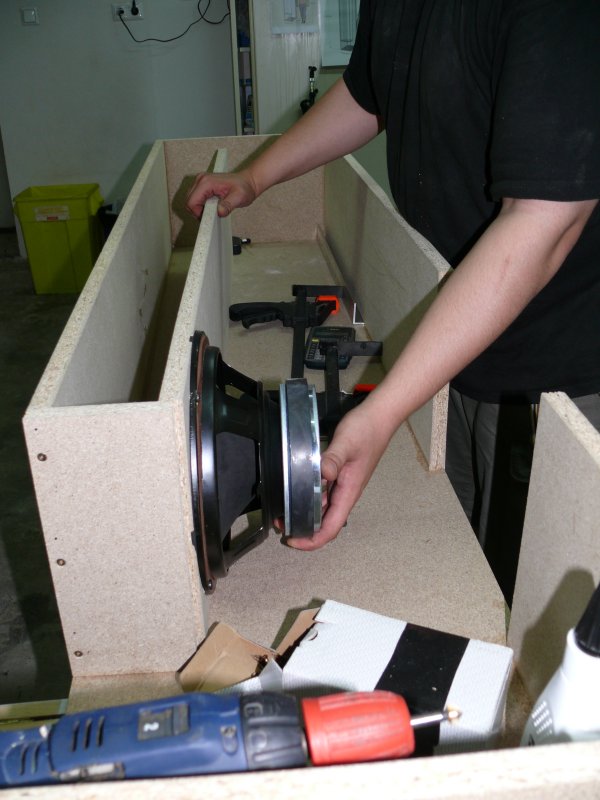

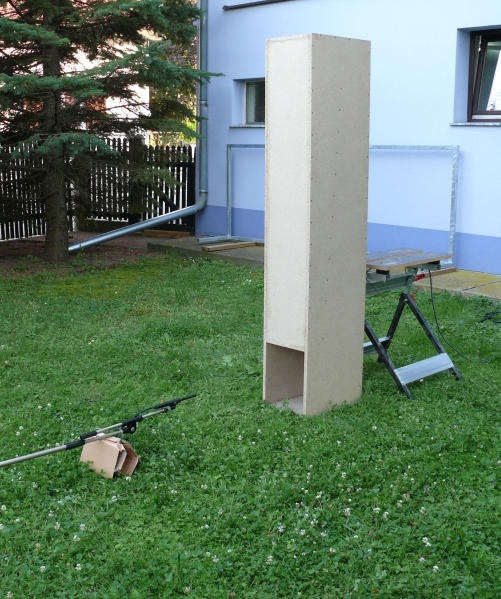

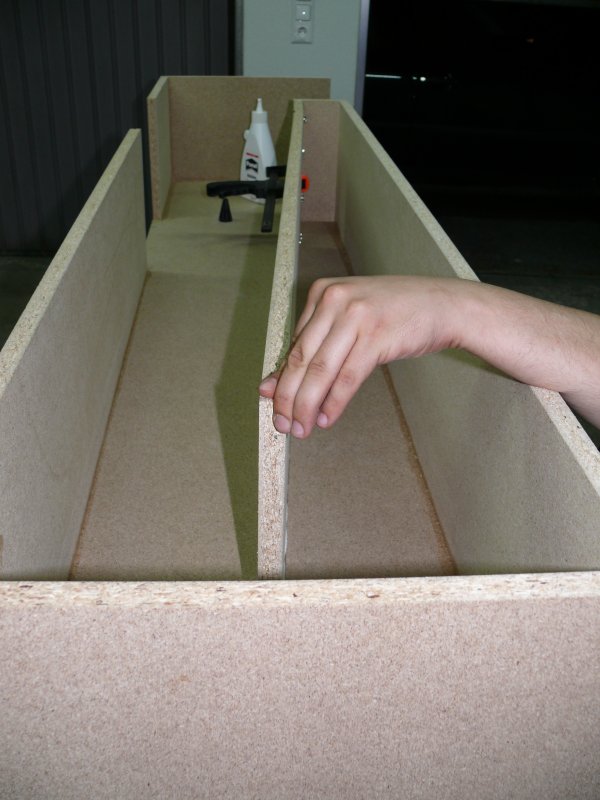

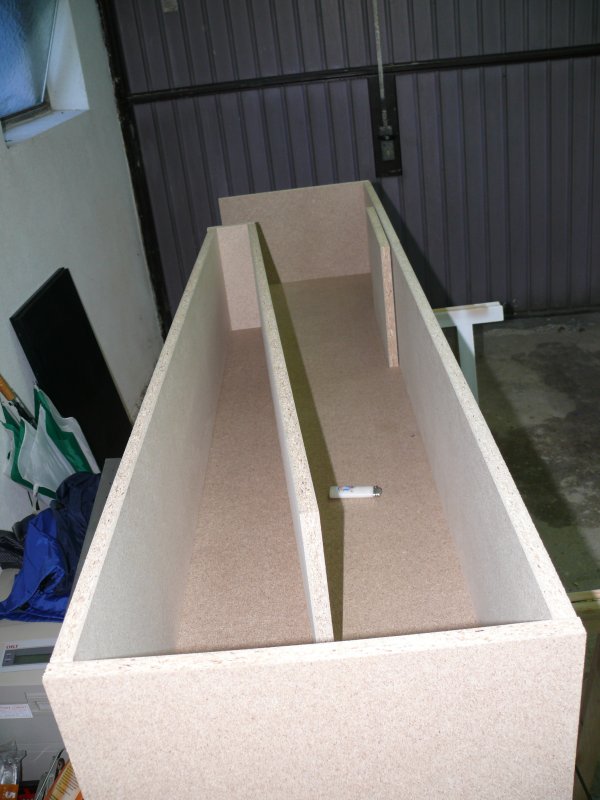

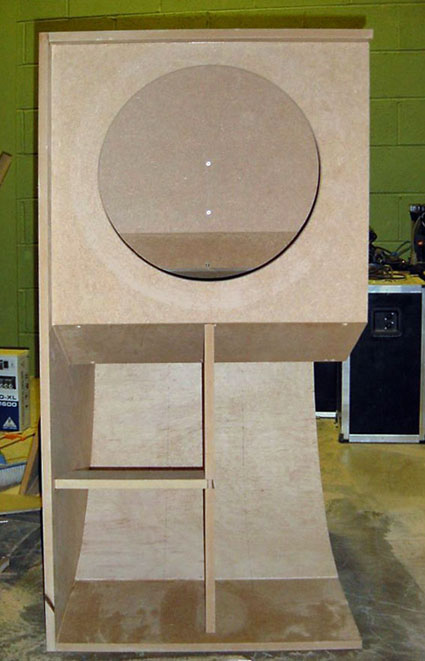

    Далее несколько фоток по сборке сабвуфера

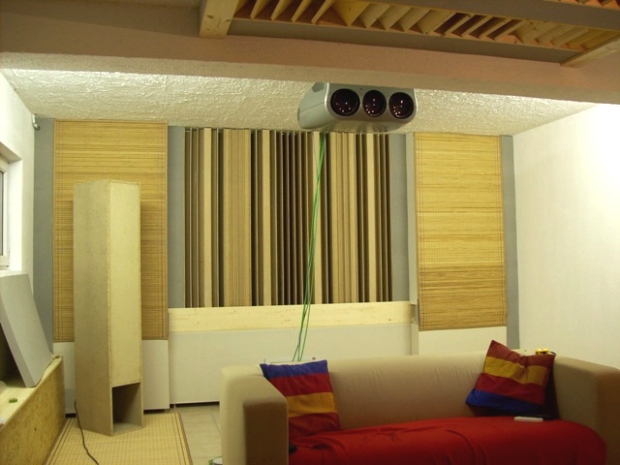

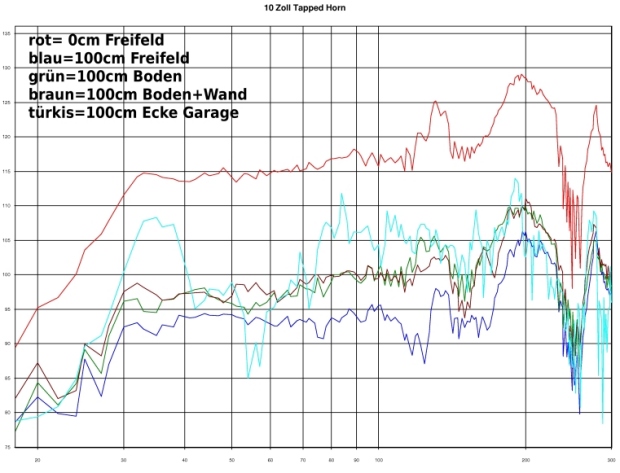

    С разнуми динамическими головками параметры сабвуфера имеют вид:

    Правда не понятно с каким динамиков какие графики получились у этой акустической системы, тем не менее вывод сделать можно один - у данного сабвуфера дольно большая отдача по низким частотам.
